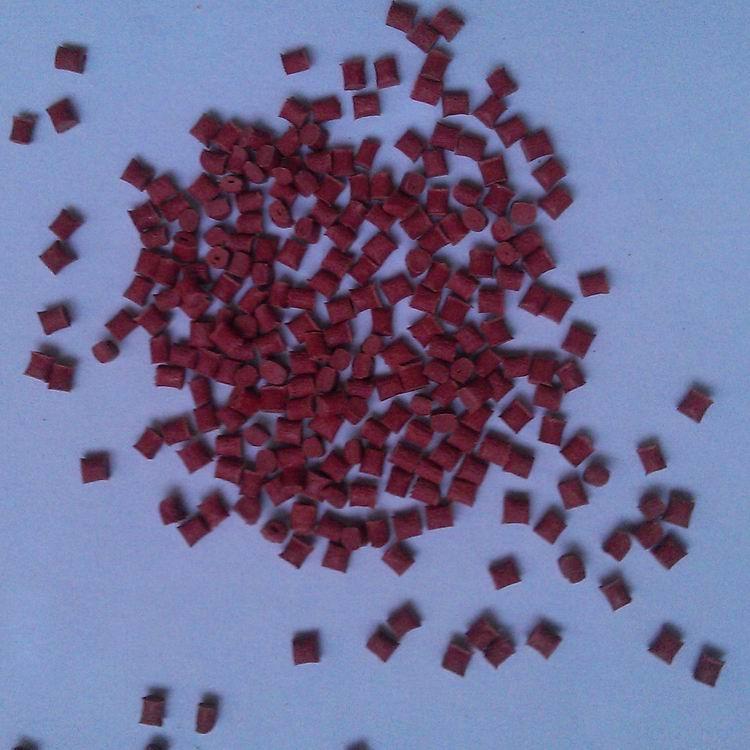

改性尼龍材料為一種纖維樹脂材料，其特點(diǎn)在于有一定的阻燃性、硬度高、耐熱、耐磨損等優(yōu)點(diǎn)，所以常常被用來加工、尼龍塑膠齒輪、或者電池、電子墊片。尼龍材料的種類很多，英文簡稱為PA，其常見的型號有：PA6、PA66、PA11、PA12、PA46、PA610、PA612、PA1010等。所以我們在選擇注塑尼龍塑膠的注塑機(jī)時，一定要根據(jù)材料性能特點(diǎn)進(jìn)行選擇。比如耐高溫，那么就需要注塑機(jī)擁有更高的溶膠性能，這樣才能加熱軟化最后再注塑成型。在實(shí)際的使用中，選用立式型、臥式型和C型。尺寸小 用立式、尺寸大用臥式。

     1.尼龍注塑的工藝特點(diǎn)，以及成型過程中的注意事項(xiàng)。無纖維尼龍的預(yù)處理?xiàng)l件如下：干燥滾筒的要求和功能：干燥溫度為80-100/干燥滾筒應(yīng)有分流錐/干燥滾筒應(yīng)有定時/工作區(qū)空氣濕度不應(yīng)過高/干燥滾筒應(yīng)選擇循環(huán)干燥系統(tǒng)/干燥時間一般為2-4小時。
     二、尼龍材料進(jìn)料管的選擇：
     下料口必須接水，否則無法校正對于恒定下料/螺桿，選擇壓縮比小的螺桿/螺桿擋圈，選擇較好的材料，否則容易開裂/噴嘴應(yīng)設(shè)計得更短，噴嘴孔應(yīng)更大/噴嘴短溫度應(yīng)由恒溫系統(tǒng)控制將/10秒作為周期更為合適，并且對噴嘴溫度進(jìn)行熱電偶檢測也很重要。
     第三，尼龍材料的質(zhì)量異常：
     表面纖維明顯/亮點(diǎn)/strong度不足、易開裂/變形/扭齒模具故障多/模具易腐蝕等。     第四 .尼龍表面纖維的改進(jìn)方法；
     模具的澆口位置應(yīng)設(shè)計合理/模具應(yīng)連接到具有外觀表面的模具溫度機(jī)器上一般120/澆口套應(yīng)盡可能厚而短/注射速度應(yīng)快(澆口位置應(yīng)分段)/模具排氣位置和深度應(yīng)合理，不能越大越好/進(jìn)料管溫度應(yīng)合理設(shè)定/尼龍纖維背壓應(yīng)合理控制系統(tǒng)。

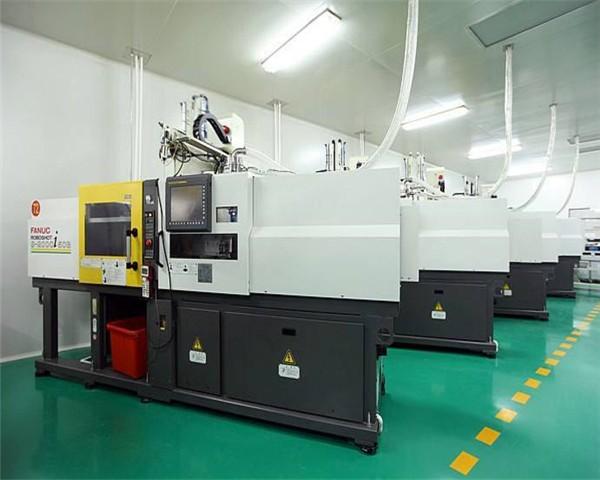

     注塑機(jī)的選擇
     模具尺寸和產(chǎn)品重量應(yīng)與機(jī)器相匹配/根據(jù)模具尺寸，注塑機(jī)的噸位應(yīng)盡可能增加
     尼龍材料注塑改進(jìn)方法：
     產(chǎn)品的肉厚應(yīng)均勻/模具的溫度應(yīng)均勻/壓力不應(yīng)盲目保持設(shè)定/打開模具中的排氣頂桿(根據(jù)模具條件)/模具溫度可能過高/儲存計量是否合理等。
     強(qiáng)度不足易開裂尼龍的改進(jìn)：
     材料溫度過高/過低/螺桿回流/尼龍未干燥/模具拋光度不足/模具支撐機(jī)構(gòu)有缺陷
